고주파 인버터 전기 장치는 산업 분야에서 사용되는 일종의 스위칭 장비입니다. 고주파 인버터의 작동 원리는 무엇입니까? 이 장비는 프로그램 논리에 의해 제어됩니다. 고주파 인버터는 통신 산업에서 사용할 수 있으며 컴퓨터실의 스위칭 장치입니다. 이러한 종류의 전원 공급 장치는 태양 에너지 산업과 발전 산업에서 사용할 수 있습니다. 데이터 라인 출력을 사용하는 스위칭 전원 공급 장치로 매우 안전합니다. 이 기사는 주로 고주파 인버터의 작동 원리와 고주파 인버터와 저주파 인버터의 차이점을 소개합니다. 자세한

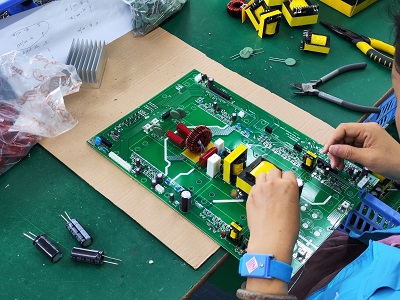

고주파 인버터는 DC-AC 변압기입니다. 실제로 변환기가 있는 전압 반전 프로세스입니다. 고주파 인버터의 작동 원리는 변환기가 전력 그리드의 AC 전압을 안정적인 12V DC 출력으로 변환하는 반면 인버터는 어댑터에 의한 12V DC 전압 출력을 고주파, 고전압 AC 전원으로 변환하는 것입니다. 두 부분 모두 동일합니다. 널리 사용되는 펄스 폭 변조(PWM) 기술이 채택되었습니다. 핵심 부분은 PWM 통합 컨트롤러이고 어댑터는 UC3842를 사용하며 인버터는 TL5001 칩을 사용합니다. TL5001의 작동 전압 범위는 3.6~40V입니다. 오류 증폭기, 레귤레이터, 오실레이터, WM 발전기, 데드존 보호 회로, 저전압 보호 회로가 장착되어 있습니다.

1. 입력 연결 부분: 입력 부분에는 3개의 신호, 12V DC 입력 VIN, 작동 가능 전압 ENB 및 패널 전류 제어 신호 DIM이 있습니다. VIN은 어댑터에서 제공하고 ENB 전압은 마더보드의 MCU에서 제공합니다. 값은 0 또는 3V입니다. ENB = 0일 때 인버터가 작동하지 않고 ENB = 3V일 때 인버터가 정상 작동 상태이고 DIM 전압이 메인보드에서 제공되면 변동 범위가 0~5V입니다. 다른 DIM 값은 PWM 컨트롤러의 피드백 단자로 다시 공급됩니다. 인버터가 부하에 제공하는 전류도 다릅니다. DIM 값이 작을수록 인버터의 전류 출력이 작아집니다.




   2. 전압 시동 회로: ENB가 하이 레벨에 있을 때 고전압을 출력하여 패널의 백라이트 튜브를 켭니다.3. PWM 컨트롤러: 내부 기준 전압, 오류 증폭기, 오실레이터 및 PWM, 과전압 보호, 저전압 보호, 단락 보호 및 출력 트랜지스터의 기능이 있습니다.


2. 4. DC 변환: 전압 변환 회로는 MOS 스위칭 튜브와 에너지 저장 인덕터로 구성됩니다. 입력 펄스는 푸시풀 앰프에 의해 증폭되고 MOS 튜브를 구동하여 스위칭 동작을 수행하여 DC 전압이 인덕터를 충전 및 방출하여 인덕터의 다른 쪽 끝이 AC 전압을 얻을 수 있도록 합니다.


3. 5. LC 진동 및 출력 회로: 램프를 시작하는 데 필요한 1600V 전압을 확인하고 램프가 시작된 후 전압을 800V로 줄입니다.


4. 6. 출력 전압 피드백: 부하가 작동하면 샘플링 전압이 다시 공급되어 인버터 전압 출력을 안정화합니다.
